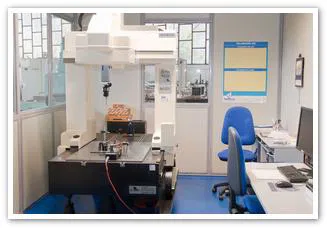

MACCHINA DI MISURA DEA IOTA 1102 CNC
Certificata ACCREDIA
Campi di misura:
X = 650 mm
Y = 1000 mm
Z = 650 mm
Testa di misura RENISHAW PH10 + sonda TP20 con misurazione punto a punto, indexabile su 720 posizioni
Software ZEISS CALYPSO di ultima generazione
Operante in CABINA METROLOGICA CLIMATIZZATA dedicata
CENTRO DI LAVORO MAZAK VTC-300C-II
Dimensioni lavorabili:
Asse X=1740 mm
Asse Y=760 mm
Asse Z=660 mm
Controllo:Mazatrol 640-M
Sonda di misurazione RENISHAUW OMP-60
CENTRO DI TORNITURA – FRESATURA MAZAK INTEGREX 300-III
Dimensioni lavorabili:
Diametro 760 mm
Asse Z = 1532 mm
Asse Y = 230 mm
Asse B = 225° (index 0.001° /continuo)
Asse C = 360° (index 0.001°/ continuo)
Passaggio barra diam 77 mm
Controllo: MAZATROL 640 MT-PRO
CENTRO DI LAVORO ORIZZONTALE MAZAK FH-480
Asse X = 560 mm
Asse Y = 560 mm
Asse Z = 510 mm
Asse B = 360° Index 1°
Controllo: MAZATROL M PLUS
Doppio pallet 400×400

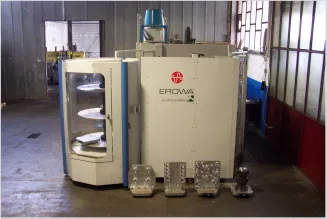

Robot EROWA P con 15 postazioni
Magazzino utensili da 120 posti
Sonda di misurazione RENISHAW MP3
Timer autoaccensione/spegnimento
Possibilità di lavorare su 3 turni
CENTRO DI LAVORO MAZAK VTC-200C-II
Dimensioni lavorabili:
Asse X = 1660 mm
Asse Y = 510 mm
Asse Z = 510 mm
Controllo: MAZATROL 640-M
Sonda di misurazione RENISHAW OMP-60
Divisore 4° asse SCOTTI

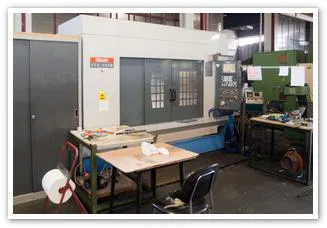

CENTRO DI LAVORO MAZAK VTC-200B
Dimensioni lavorabili:
Asse X = 1120 mm
Asse Y = 510 mm
Asse Z = 510 mm
Controllo: MAZATROL 640-M
CENTRO DI LAVORO MAZAK VTC-200B
Dimensioni lavorabili:
Asse X = 1120 mm
Asse Y = 510 mm
Asse Z = 510 mm
Controllo: MAZATROL 640-M
Tavola rotante 4° + 5° asse KITAGAWA A CONTROLLO DIRETTO
Sonda di misurazione M+H

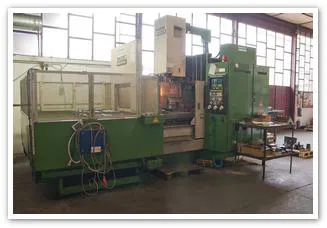

CENTRO DI LAVORO MAZAK VQC 20/40 B
Dimensioni lavorabili:
Asse X = 1000 mm
Asse Y = 508 mm
Asse Z = 460 mm
DOPPIO PALLET
Controllo: MAZATROL CAM M-2
TORNIO OKUMA LC20
Dimensioni lavorabili:
Diametro lavorabile: 340 mm
Asse Z= 940 mm
Passaggio barra diam. 65 mm
TORNIO TAKANG TNC-20N
Dimensioni lavorabili:
Diametro lavorabile: 480mm
Asse Z: 420mm
Controllo: Fanuc

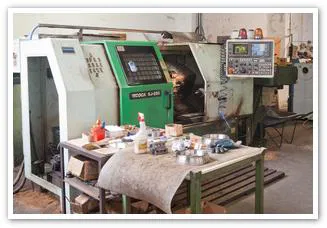

TORNIO ECOCA SJ-25G
Dimensioni lavorabili:
Diametro lavorabile: 350 mm
Asse Z: 400 mm
Passaggio barra: 50 mm
Controllo: Fanuc

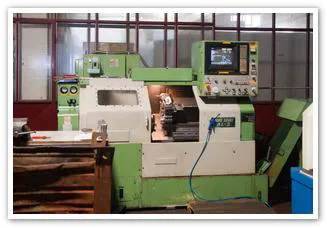

TORNIO MORI SEIKI AL-2
Dimensioni lavorabili:
Diametro lavorabile: 250 mm
Asse Z: 533 mm
Controllo: Fanuc

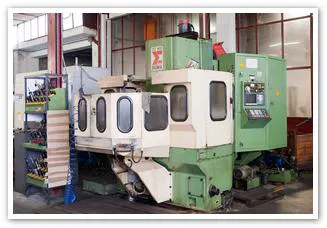

CENTRO DI LAVORO SIGMA VC-600
Dimensioni lavorabili:
Asse X 600 mm
Asse Y 420 mm
Asse Z 450 mm
Cambio pallet
Controllo: Fanuc
FRESATRICE MEC PRESS 1500
Dimensioni lavorabili:
Asse X: 1500 mm
Asse Y: 700 mm
Asse Z: 1000 mm
Controllo: Selca 3045
GENESI -TAGLIO ELETTROEROSIONE A FILO MODELLO:BA-21-40C-1
Dimensioni lavorabili:
CORSA X:500mm
CORSA Y:400mm
SPESSORE MAX:300mm
PORTATA MAX:500Kg

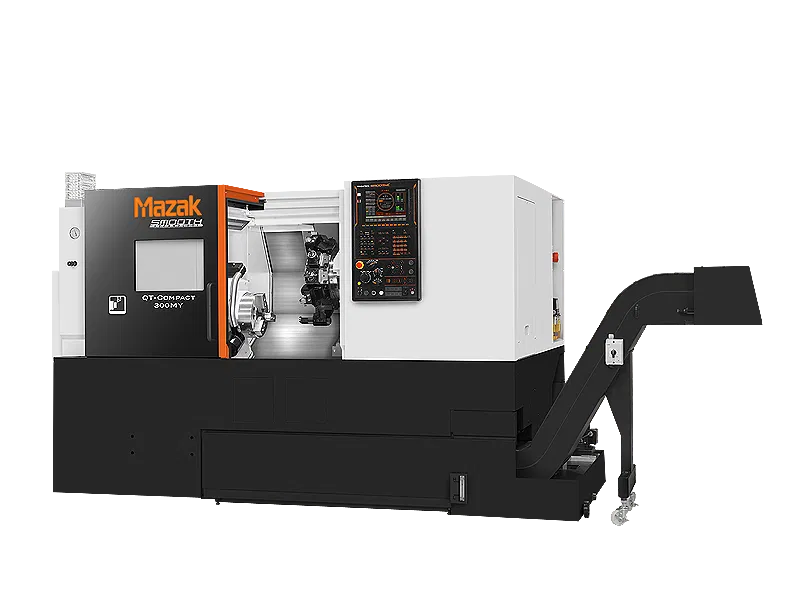

YAMAZAKI MAZAK-TORNIO NC ORIZZONTALE MODELLO:QT-COMPACT 200MSYL
CONTROLLO:SMOOTH-C
Distanza punte 500mm
Capacita
Dimensioni autocentrante mandrino principale 8 “
Dimensioni autocentrante mandrino secondario 6 “
Massimo volteggio pezzo 695 mm
Massimo diametro lavorabile 340 mm
Massimo diametro tornibile da barra mandrino principale65 mm
Mandrino pricipale
Massima velocità di rotazione 5,000 min-¹
Secondo mandrino
Massima velocità di rotazione 6,000 min-¹
Potenza mandrino (25% assorbimento)7.5 kW
Torretta
Numero di utensili 12
Potenza mandrino di fresatura (10 min)5.5 kW
Caratteristiche degli assi
Corsa asse X 215 mm
Corsa asse Y100 mm
Corsa asse Z605 mm
